BƯỚC 1: Loại bỏ thùng vận chuyển mẫu FFU và kiểm tra xem có hư hỏng gì không
LƯU Ý: Đảm bảo bộ lọc HEPA / ULPA đã được lưu trữ an toàn ở vị trí thẳng đứng, trên mỗi nhãn thùng carton, cho đến khi sẵn sàng để sử dụng,
BƯỚC 2: Nâng thiết bị qua lưới trần ở góc đơn vị phía trên lưới
BƯỚC 3: Đơn vị thấp hơn vào mặt sau của tees

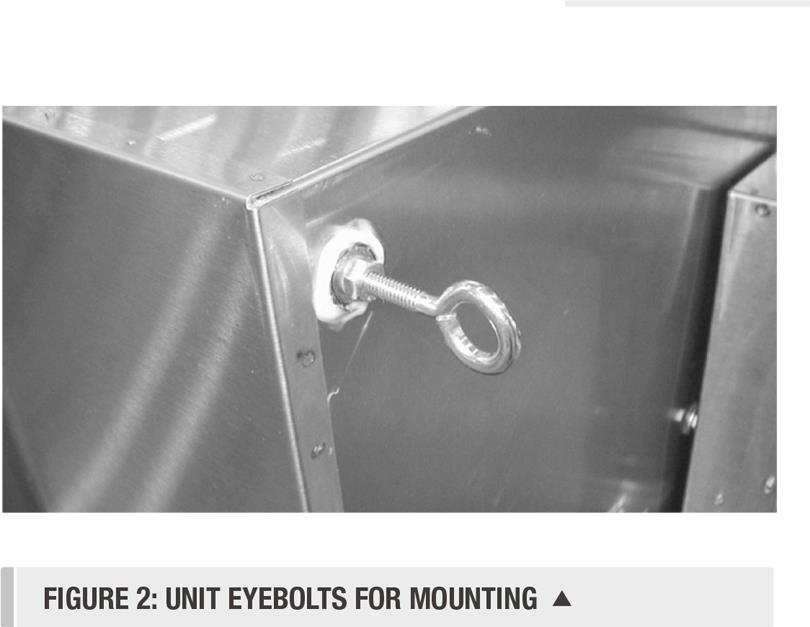

BƯỚC 4: Bảo vệ thiết bị vào cấu trúc trên cao bằng cách sử dụng nhãn cầu nằm ở mặt sau của thiết bị.
BƯỚC 6: Điều chỉnh và cân bằng thiết bị sao cho thiết bị nằm trên tees và có lực nén phù hợp trên gaskekt để đảm bảo một con dấu chặt.
Đảm bảo rằng lưới trần được đệm / niêm phong đúng cách để ngăn chặn sự xâm nhập của không khí không được lọc từ hội nghị trần vào bên trong phòng. Các bước trên là các kỹ thuật treo được đề xuất của nhà sản xuất, luôn đảm bảo tuân theo tất cả các mã xây dựng địa phương, bao gồm địa chấn, nếu có.
BƯỚC 7: Tham khảo Factory Lable để xác định bộ điều khiển tốc độ nào trên thiết bị và sử dụng bảng sau cho trang tham chiếu phù hợp cho bộ điều khiển tốc độ cụ thể trên thiết bị của bạn.
GHI CHÚ: Tùy thuộc vào đơn vị được đặt hàng, bộ điều khiển tốc độ sẽ được gắn trên chính thiết bị hoặc, nếu tùy chọn wll-kit được chọn, vận chuyển lỏng lẻo để cài đặt trường
TỐC ĐỘ ĐIỀU KHIỂN LẮP ĐẶT & HOẠT ĐỘNG

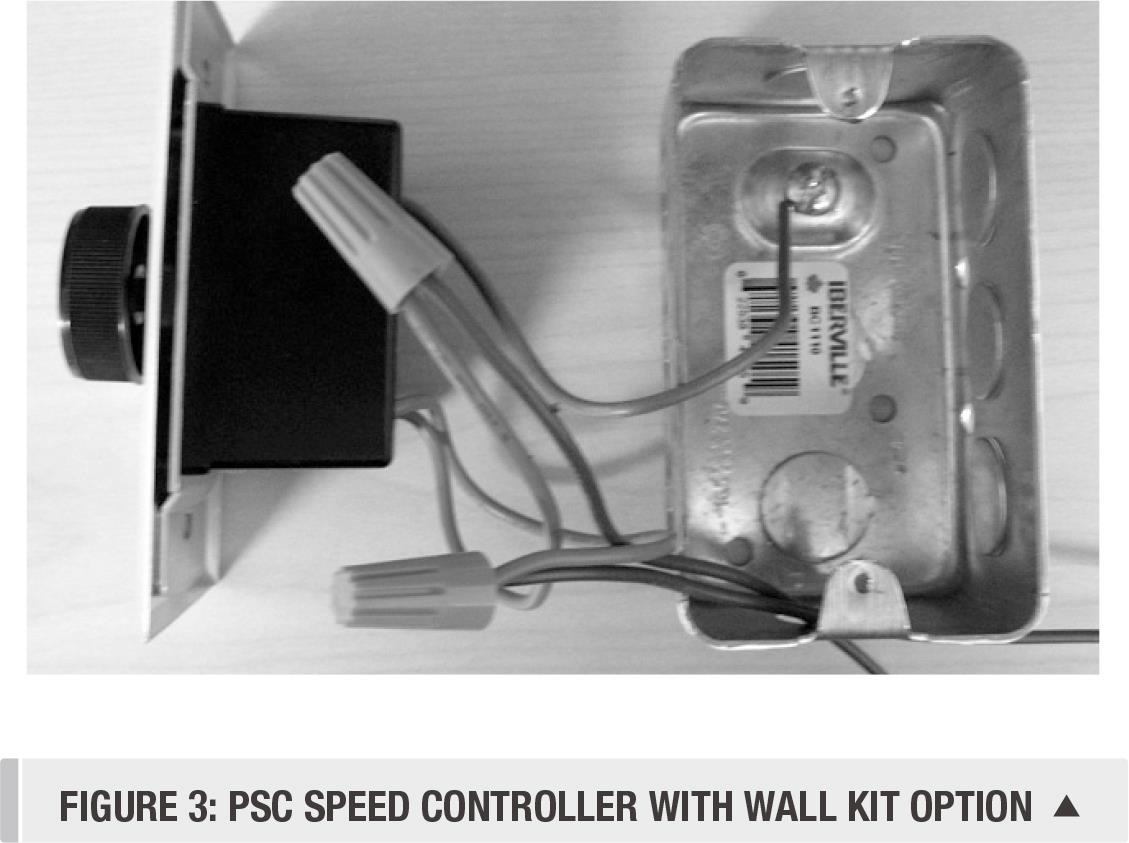

BƯỚC 8: Xác định vị trí hộp điện được cài đặt sẵn cho bộ điều khiển tốc độ treo tường.
BƯỚC 9A: Bộ điều khiển tốc độ dây theo sơ đồ nối dây được tìm thấy ở trang 57. Bộ điều khiển tốc độ treo tường sẽ được nối dây với động cơ.
LƯU Ý: Việc nối dây phải được thực hiện bởi một thợ điện được chứng nhận và đáp ứng các mã điện quốc gia và địa phương.
BƯỚC 10A: Gắn tấm mặt đồng hồ treo tường vào bos điện bằng cách sử dụng các ốc vít cung cấp.
BƯỚC 11A: Dọn thiết bị theo sơ đồ nối dây thích hợp. Nếu tùy chọn Power Cord (PC) được chọn, chỉ cần cắm đầu cắm vào ổ cắm điện.
BƯỚC 12A: Nếu sử dụng bộ lọc RSR, hãy tham khảo trang 11 để biết hướng dẫn cài đặt bộ lọc.
LƯU Ý: Đảm bảo rằng không gian sạch sẽ, không có mảnh vụn và ống dẫn được làm sạch và sẵn sàng hoạt động trước khi lắp đặt bộ lọc.
BƯỚC 13A: ĐẢM BẢO điện áp phù hợp được nối với đơn vị.
BƯỚC 14: tiến hành kiểm soát và cân bằng phần trên trang 42.
LƯU Ý: Xoay theo chiều kim đồng hồ sẽ tăng luồng khí, quay ngược chiều kim đồng hồ sẽ làm giảm luồng khí
GHI CHÚ: Nếu thiết bị được đặt ống dẫn, hãy tham khảo Lưu ý kỹ thuật: Cân bằng các đơn vị ống dẫn ở trang 44pf hướng dẫn này
BƯỚC 8B: Xác định vị trí hộp điện được cài đặt sẵn cho bộ điều khiển tốc độ treo tường.
BƯỚC 9B: Bộ điều khiển tốc độ dây theo sơ đồ nối dây (được tìm thấy ở trang 58-60.) Bộ điều khiển tốc độ động cơ sẽ có dây mã màu và phải được nối với các màu phù hợp trên phần gắn trên tường.
BƯỚC 10B: Gắn tấm mặt điều khiển gắn trên tường vào hộp điện bằng cách sử dụng các ốc vít cung cấp.
BƯỚC 11B: đấu dây cho thiết bị theo sơ đồ nối dây thích hợp. Nếu tùy chọn Dây nguồn được chọn, chỉ cần cắm đầu cắm vào ổ cắm điện.
BƯỚC 12B: ID usin bộ lọc RSR, tham khảo trang 11 để biết hướng dẫn cài đặt bộ lọc.
BƯỚC 13B: Đảm bảo điện áp phù hợp được tích hợp lên đơn vị tyhe.
BƯỚC 14B: Tiến hành phần contro và phần cân bằng
Nếu thiết bị không có tùy chọn bộ dụng cụ treo tường, hãy chuyển đến STEP11C.
| Trưng bày | Chế độ | Phạm vi |
| L SE | Điểm đặt cục bộ - Chế độ chế độ điều chỉnh tốc độ thủ công (sử dụng LÊN / DOEN để điều chỉnh) | 0-100% |
| fPn | PRM - Hiển thị RPM hiện tại của động cơ 1 E001 - không đọc xung RPM. kiểm tra cáp 6 vị trí nếu đọc E002-RPM trên 2000 RPM, kiểm tra không khí chính | 0-2500 GIỜ |
| BAS Đặt điểm - Điểm đặt BAS hiện tại | 0-9,99VDC | |
| BAS Đặt điểm- Điểm BAS hiện tại | 0-100% |
Cài đặt và vận hành BACnet Fow Controller (BFC)
Chuỗi dòng mẫu:
BƯỚC 8D: Đơn vị dây theo sơ đồ nối dây thích hợp. Nếu tùy chọn Dây nguồn (PC) được chọn, chỉ cần cắm đầu cắm vào ổ cắm điện.
LƯU Ý: Phân cực là quan trọng và phải được quan sát. Điều quan trọng nữa là mặt chung 24 VAC của máy biến áp là Trái đất.

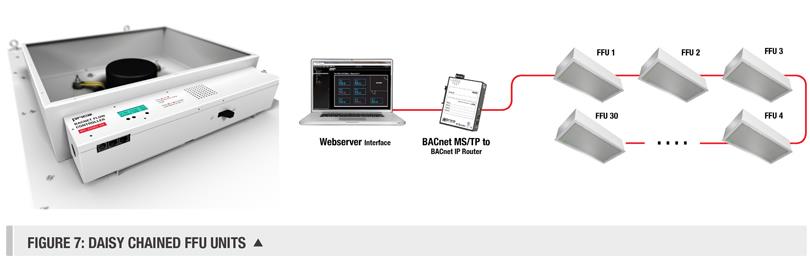

BƯỚC 9D: Kết nối BACnet có thể áp dụng và / hoặc Hệ thống tự động hóa tòa nhà cục bộ (BAS) theo sơ đồ nối dây được tìm thấy trên trang 58-60. Đối với nhiều đơn vị, sử dụng cáp được cung cấp cho các đơn vị chuỗi daisy với nhau.
BƯỚC 10D: Đấu dây cho thiết bị theo sơ đồ nối dây thích hợp. Nếu tùy chọn dây nguồn được chọn, chỉ cần cắm đầu cắm vào ổ cắm điện.
BƯỚC 11D: Nếu sử dụng bộ lọc RSR, hãy tham khảo trang 11 để biết hướng dẫn cài đặt.
BƯỚC 12D: Đảm bảo điện áp phù hợp được nối với thiết bị.
BƯỚC 13D: Tiến hành kiểm soát và cân bằng phần trên trang 42.
